軸瓦作為機械傳動系統中的關鍵零部件，其制造精度和生產效率直接影響整體設備性能。在批量生產中，沖裁工藝是實現其快速、經濟成形的主流方法。一套集成了自動送料機構的高效沖裁模具，是保障生產連續性與零件一致性的核心。本文將圍繞軸瓦沖裁工藝，探討其自動送料機構與模具設計的要點，并闡述如何利用機械CAD工具完成高質量的2D設計圖紙及技術說明。

一、 軸瓦沖裁工藝分析與模具總體結構設計

軸瓦通常由銅合金、鋁合金或巴氏合金等板材沖壓而成。其沖裁工藝主要包括落料、沖孔、彎曲（如需成形）等工序。對于大批量生產，設計一套復合模或級進模是提高效率的關鍵。模具總體結構設計需考慮：

1. 工藝排樣：在CAD軟件中進行材料利用率優化排樣，確定條料寬度、步距及搭邊值，這是后續設計的基礎。
2. 模具類型選擇：根據生產綱領（批量大小）和零件復雜度，決定采用單工序模、復合模還是級進模。對于典型軸瓦，常采用落料-沖孔復合模或包含自動送料的級進模。
3. 結構布局：在2D總裝配圖中，需清晰表達上模座、下模座、凸模、凹模、卸料裝置、導向裝置（導柱導套）以及核心的自動送料機構之間的位置關系與連接方式。

二、 自動送料機構的設計要點

自動送料機構是實現無人化或半無人化連續沖壓的“咽喉”。針對條料或卷料，常見的機構包括輥式送料、夾持式送料和鉤式送料等。

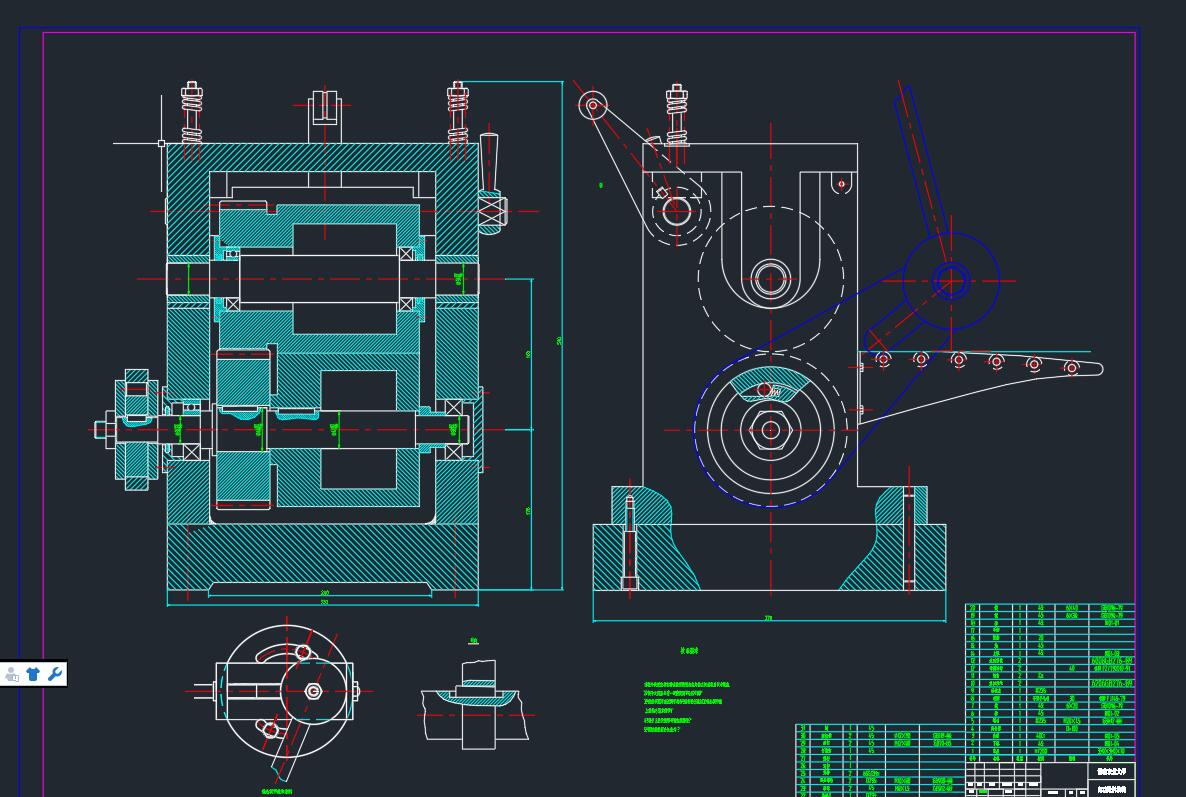

1. 機構選型：對于軸瓦沖裁，輥式送料因其送料精度高、速度平穩、易于與沖床曲軸聯動而廣泛應用。設計時需確定送料輥直徑、送料步距的精確調節機制以及抬輥裝置（避免回程時刮傷材料）。
2. 驅動與聯動：送料機構通常通過沖床曲軸輸出的旋轉運動，經過連桿、棘輪或偏心盤等機構，轉化為間歇性的直線送進運動。在2D機構圖中，必須詳細繪制這部分傳動鏈，并計算驗證其與沖床行程的匹配性，確保送料在模具開啟時完成。
3. 檢測與安全：設計中需考慮設置條料末端檢測裝置或送料錯誤檢測傳感器（可在圖紙中以示意圖或注釋標明安裝位置），以防誤送或材料用完造成模具損壞。

三、 基于機械CAD的2D模具設計圖紙規范

專業的2D圖紙是制造與裝配的唯一依據。一套完整的軸瓦沖裁模CAD圖紙集應包括：

1. 模具總裝配圖：采用多個視圖（主、俯、側視圖及必要局部剖視）全面展示模具結構。圖中需包含自動送料機構與模具本體的連接細節、所有零件的編號、技術要求（如模具閉合高度、送料精度要求等）以及明細欄。
2. 零件圖：為每一個非標零件（如凸模、凹模、卸料板、送料輥、定制連桿等）繪制詳細的零件圖。視圖應完整，尺寸、公差（特別是凸凹模的沖裁間隙）、形位公差、表面粗糙度、材料及熱處理要求必須標注清晰無誤。
3. 機構原理圖/示意圖：?jiǎn)为?dú)繪制自動送料機構的運動簡圖或原理圖，標注關鍵運動尺寸和配合關系，便于理解和調試。
4. 說明文檔：這是圖紙的靈魂補充。應包含：

• 設計依據：零件圖、材料規格、生產綱領。

• 工作原理說明：詳細闡述沖壓動作循環與送料動作的時序配合。

• 模具使用與調試說明：包括送料步距的調整方法、模具安裝注意事項等。

• 主要零件清單：與明細欄對應，可附加標準件型號與供應商信息。

四、 關鍵設計考量與

在設計軸瓦沖裁自動送料模具時，需綜合考量：

• 精度：送料機構的定位精度必須高于零件公差要求，模具導向精度需確保凸凹模間隙均勻。
• 剛性與壽命：沖裁力較大，模座及送料機構支撐件需有足夠剛性和強度。凸凹模應選用高耐磨材料。
• 維護性：易損件（如凸模）應設計成快換結構，送料機構應便于調節和維護。

軸瓦沖裁自動送料模具的設計是一個系統性工程，將工藝分析、機構創新與嚴謹?shù)腃AD制圖融為一體。一份優秀的2D圖紙集及其配套說明，不僅能準確指導加工與裝配，更是實現穩定、高效、自動化生產的藍圖。通過CAD軟件的精準繪圖與模擬，可以在設計階段最大限度地預見并解決潛在問題，從而縮短制造周期，提升最終產品的市場競爭力。
